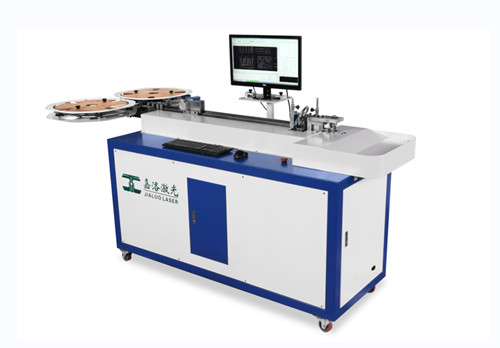

产品名称：ABD-IX-KH-F电脑自动弯刀机
所属类别：电脑自动弯刀机
产品品牌：嘉洛激光
产品型号：ABD-IX-KH-F
浏览次数：921 次
适用范围：
l 电脑自动弯刀机参数
AUTO BENDING MACHIN
型号：ABD-IX-KH-F
MODEL: ABD-IX-KH-F
技术数据 tech data
1 | 机器尺寸 Machinery size | 2000*830*1200（不含盘刀架） 2000*830*1200(not included trolley) |
2 | 机器重量 Machinery weight | 400KG |
3 | 电源 Supply power | 单相220V±5% 50HZ-60HZ 10A Single phase220V±5% 50HZ-60HZ 10A |
4 | 功率 Power | 1.5KW |
5 | 支持文件格式 Support file format | DXF, AI |
6 | 环境温度 Temperature | 5度-35度 5°-35° |
7 | 气源 Air pressure | ≥6公斤/平方厘米，直径8毫米气管 ≥6kg/cm2, ￠8mm air pipe |
8 | 适合刀材高度（注） Rule highness (note) | 23.8毫米 (标准)，其他规格刀材（8-30毫米）可选配模具。 23.80mm (standard), the other rule can be made as request (8-30mm) |
9 | 适合刀材厚度（注） Rule thickness (note) | 0.71毫米（标准），其他规格可选（0.45-1.07）可选配模具。 0.71mm (standard), the other rule can be made as request (0.45-1.07mm) |
10 | 弯刀外模外径 Bending mould outside diameter | 28毫米（标准），其他规格可选 ￠28mm (standard), the other size can be made as request |
11 | 最大弯曲角度 Max bending angle | 90° |
12 | 最小弯曲圆弧半径 Min bending arc diameter | 0.5mm |
13 | 最大弯曲圆弧半径 Max bending arc diameter | 800mm |
14 | 加工特性 Cutting shape | 扭断、桥位、鹰嘴、平切（快速换模装置，可根据刀材规格选配模具） twist off, lip, notching and cut(All moulds can be quickly replaced, the moulds can be selected by rule) |
15 | 桥位规格 Notching size | 宽5.5毫米，高度15.6-18.6可调（标准），其他规格可订。 width: 5.50mm, high: 15.6-18.6(standard), the other size can be made as request |
16 | 盘刀架 Coil-trolley | 普通盘刀架（可选配自动升降盘刀架） Common trolley(The automatic Coil-trolley can be selected by your request) |
注：特殊规格可订制。 The mark note is that the other size can be made as request. | ||
注：以上是标配，其他尺寸可根据客户的不同需求订制
Note: the above size is standard, the other can be customized accroding to customer’s needs.
损耗件Loss part:
弯刀内外模、剪刀模、桥位冲模、切刀冲模、鹰嘴冲模
Inner and outer mould, front cutting mould, notching mould,cutting mould and lipping mould.
使用该设备配备的条件
Accessory condition
1、环境：电脑自动弯刀机占地面积 3000mm×1500mm ， 约5平方米。
Work space: 3000mm*1500mm, about 5 square meter.
2、辅助设备：需要配备2.5P压缩气体、5000W稳压器、电脑一套（客户自备，主要原因是电脑、空压机、稳压器非我公司生产，考虑售后服务不方便）
Accessory equipment: Equip One 2.5P air compressor; 5000W regulator、computer（computer, regulator and air compressor need to purchase by customer because they are not made in our company ）
